汽车4S店新能源电池和电机气密检测应用

                            新能源汽车4s店气密检测应用（转自网络）





因为燃油价格的上升和国家对环保认知的增强，人们开始越来越青睐纯电动汽车和混合动力汽车。新能源电动汽车的动力来源是电不是油，所以新能源电动汽车上都配备电池和电机系统。电池、电机系统需要防水要求，所以需要气密检测。新能源车需要在4s店进行检测保养，在日常检测中气密测试尤为重要。接受某新能源汽车品牌售后服务的委托，英诺太科（innomatec）研发了适合新能源汽车4s店内对于电池包，电机整机等气密检测。



汽车4S店内对气密检测的位置：

测试部位有： 电池包壳体气密测试，电机整机气密测试，电池包水道气密测试，电机水道气密检测

测试参数由于

选用的气密测漏仪器：

检漏仪正面图:

Abb. 1: 测漏仪面板



1	USB 3.0接口	5	结果显示“红 (LED) 不合格n.i.O.
2	触摸屏	6	标准泄漏件接口
3	旋、按键	7	开始键
4	结果显示“绿色” (LED) 合格	8	停止键/暂停键
		9	开关

 检漏仪背面图:

Abb. 2: 检漏仪背面

1	空气连接	9	COM 1 接口(RS 232)
2	参考工件口	10	2 x USB 2.0接口
3	排气口	11	以太网络接口
4	工件连接	12	HDMI 连接
5	铭牌	13	DC电源
6	数字输出口 XS 1	14	Profinet接口 (可选)
7	数字输出口 XS 2
8	现场总线接口Profibus (可选)



























测试曲线图:







Abb. 1: 曲线说明界面

1	测试压力（ mbar）轴	4	时间（秒 s）轴
2	总测试时的测试压力	5	压降（ Pa）轴
3	测试阶段的压差



·       绿色曲线表述的是从整个泄漏测试中的测试压力。它的单位和数值范围显示在图表左上方。

·       •橙色曲线表示测试阶段的压降。单位和数值的范围显示图表右上方。

·       X轴表示时间，它被用蓝色线分隔的四个部分。四个部分相对应的是充气， 稳定，测试，放气。

·       其数值范围取决于正在运行的程序的参数自动地调整。

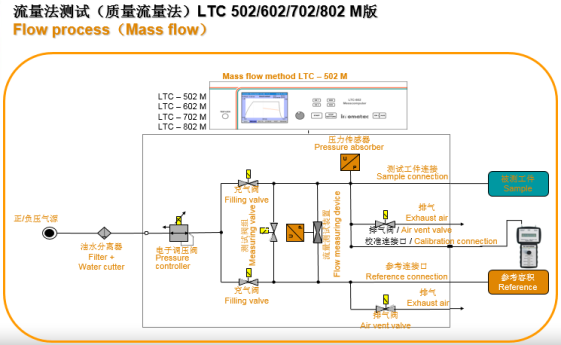

三、测试原理















客户现场照片:

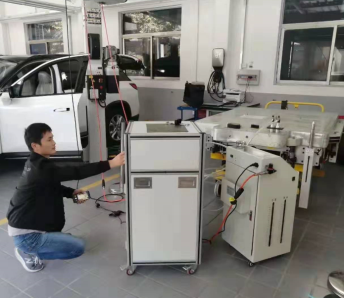

英诺太科技术人员在某品牌新能源汽车4s店安装调试测漏设备(上图)

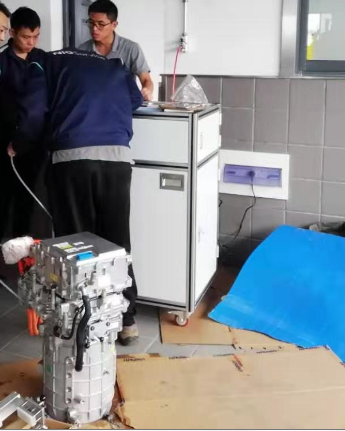

英诺太科技术人员给某汽车4s店技术工人培训使用测漏设备

电池箱体4S店的现场气密检测
